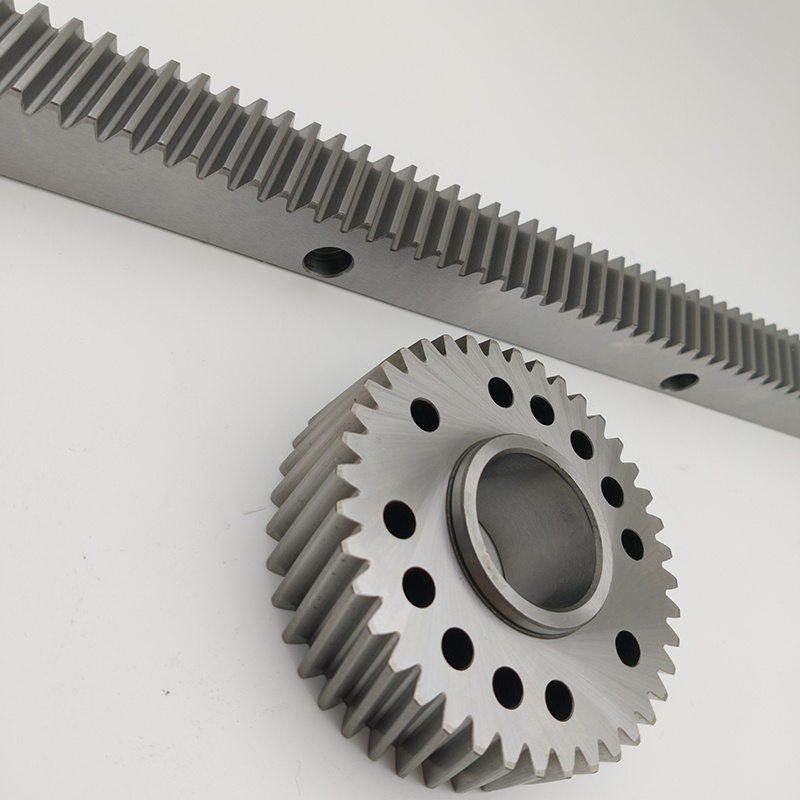

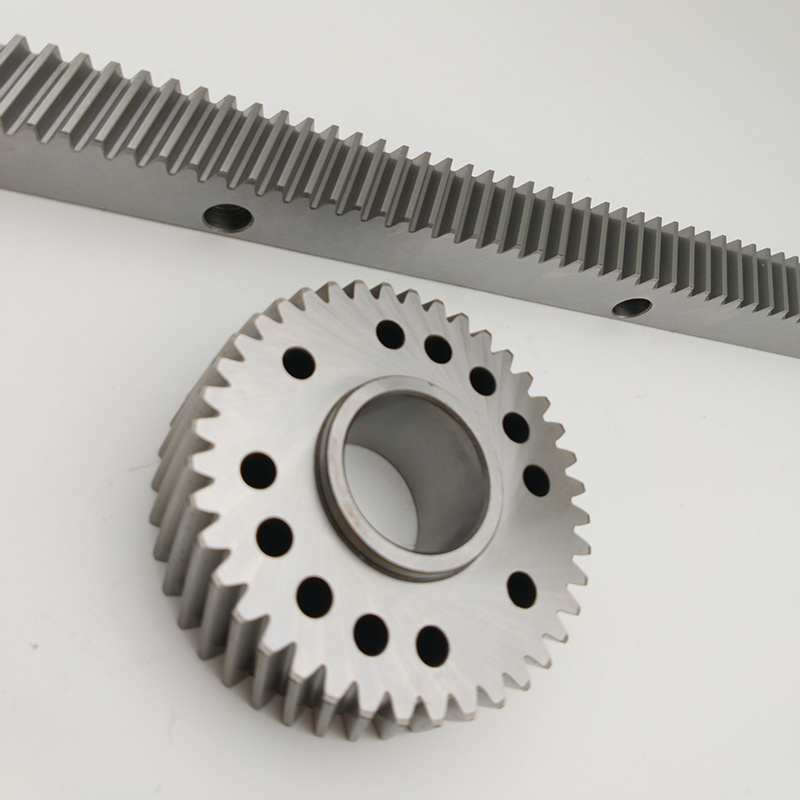

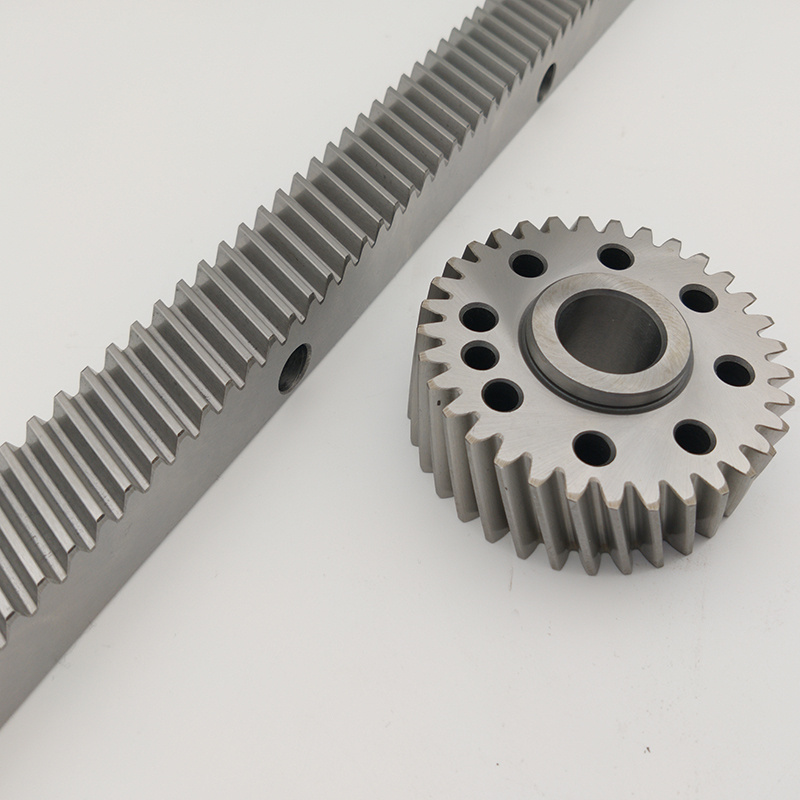

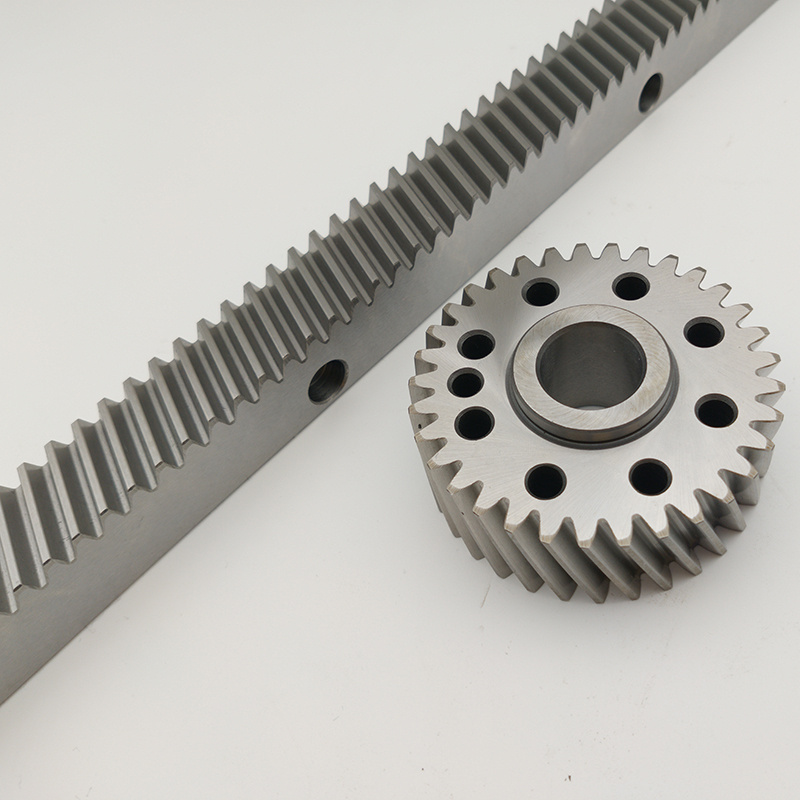

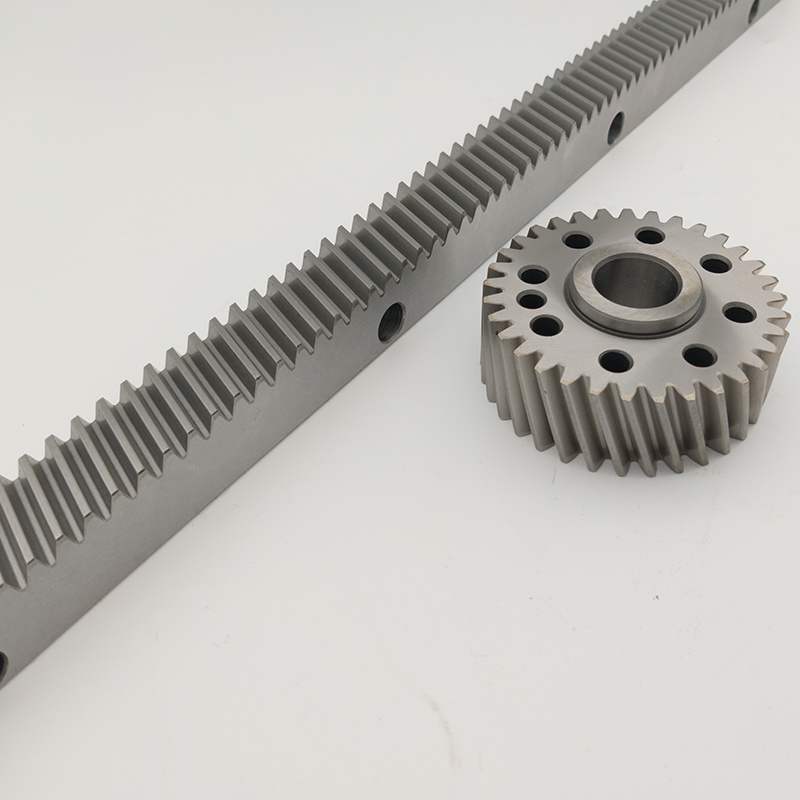

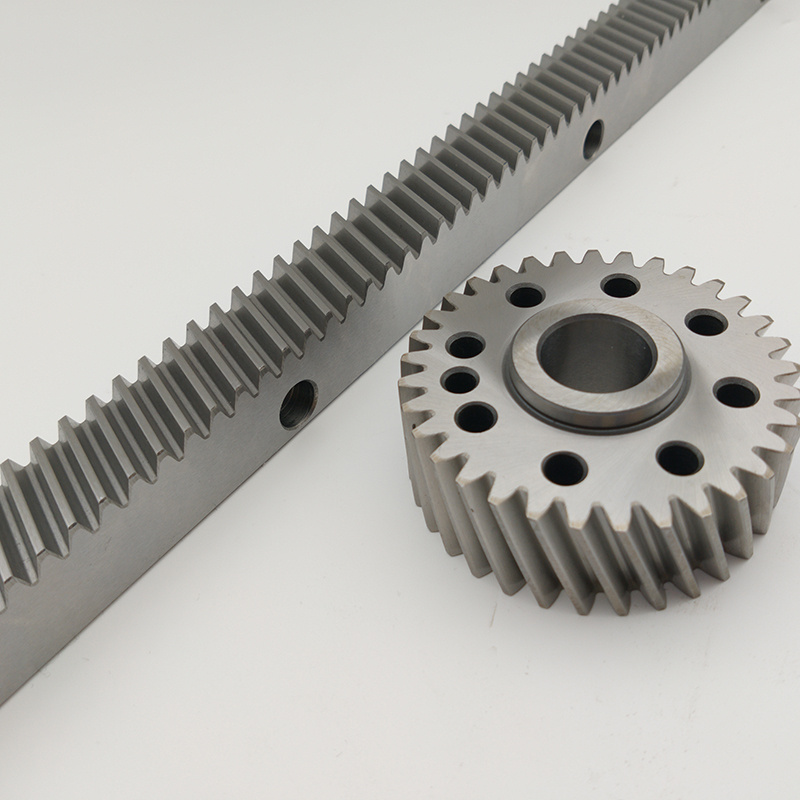

Gefräste Zähne M1,25 22*25*670mm DIN7 Schrägverzahnungszahnstange für CNC-Lasergravurmaschine

Präzisionskomponente für Bewegung: Schrägverzahnung Zahnstange M1.25 nach DIN7 für Hochleistungs-CNC-Lasergravur

In der anspruchsvollen Welt der Präzisionsfertigung sind Genauigkeit und Laufruhe der Linearbewegung von größter Bedeutung. Vorgestellt wird unsere hochwertige M1.25 Schrägverzahnung Zahnstange , sorgfältig konstruiert, um den strengen Anforderungen moderner CNC-Lasergravur- und Schneidemaschinen gerecht zu werden. Mit den Abmessungen 22 mm Breite, 25 mm Höhe und 670 mm Länge und hergestellt nach Genauigkeitsklasse DIN7 , ist dieses Bauteil die definitive Lösung für Konstrukteure und Wartungstechniker von High-End-CNC-Systemen, die Zuverlässigkeit, leisen Betrieb und außergewöhnliche Positioniergenauigkeit suchen.

Diese Zahnstange wurde für eine nahtlose Integration und optimale Leistung entwickelt:

Modul (Teilung): M1,25.

Diese feine Teilung ist ideal für Anwendungen, die hohe Auflösung und eine gleichmäßige Bewegungsübertragung erfordern, und eignet sich perfekt für die präzisen Bewegungen eines Lasergravurkopfs.

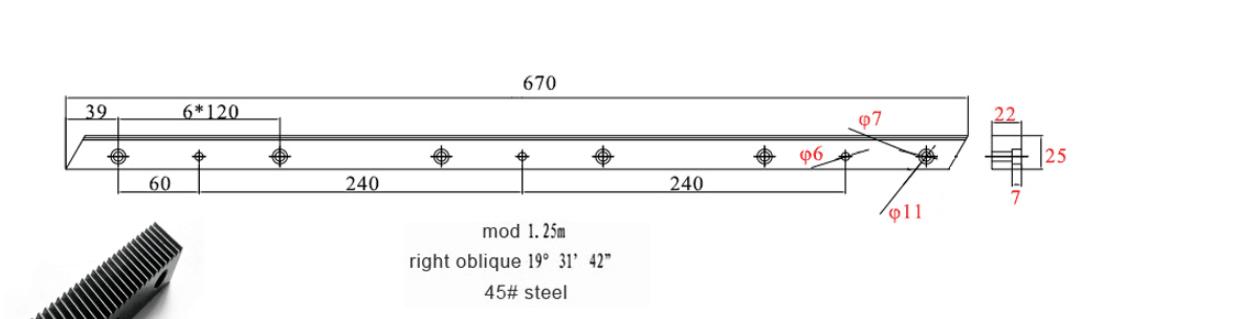

Abmessungen: 22 mm (Breite) x 25 mm (Höhe) x 670 mm (Länge).

Dieser robuste Querschnitt bietet hervorragende Steifigkeit und Tragfähigkeit und gewährleistet Stabilität beim Betrieb mit hoher Geschwindigkeit.

Zahnprofil: Schrägverzahnte (spiralförmige) Zähne .

Im Gegensatz zu geradverzahnten Zahnrädern sorgt das schrägverzahnte Design dafür, dass zu jedem Zeitpunkt mehrere Zähne im Eingriff sind. Dies führt zu einer deutlich ruhigeren, leiseren und festeren Verzahnung mit dem passenden Ritzelrad, wodurch Vibrationen und Geräusche stark reduziert werden – ein entscheidender Vorteil in präzisen Gravurumgebungen.

Genauigkeitsklasse: DIN7

Diese Klassifizierung steht für ein hohes Maß an Fertigungsgenauigkeit. Sie gewährleistet einen minimalen kumulativen Teilungsfehler über die gesamte Länge, was sich direkt in eine hervorragende Positioniergenauigkeit und Wiederholbarkeit Ihrer CNC-Maschine niederschlägt.

Spiralwinkel: Konstruiert mit einem präzisen 19°31'42" rechtsdrehenden Spiralwinkel , der das Eingriffsverhalten für eine effiziente Kraftübertragung und gleichmäßige Bewegung optimiert.

Qualität beginnt mit der Grundlage. Dieses Zahnstangenprofil wird aus hochwertigem 45# (1045) Kohlenstoffstahl hergestellt, der aufgrund seiner hervorragenden Festigkeit, guten Bearbeitbarkeit und gleichmäßigen Mikrostruktur gewählt wurde. Zur Maximierung von Haltbarkeit und Lebensdauer durchläuft die Zahnstange eine spezielle oberflächenverhärtung , wie z. B. Einsatzhärten oder Induktionshärten. Dieser Prozess erzeugt eine äußerst harte, verschleißfeste Oberfläche an den Zahnflanken (typischerweise HRC 45–50 erreichend), während ein zäherer, flexiblerer Kern erhalten bleibt, um Stoßbelastungen standzuhalten.

Der Herstellungsprozess verwendet präzises Wälzfräsen oder Fräsen auf modernen CNC-Maschinen , wodurch die Geometrie jedes Zahns konsistent ist und dem DIN7-Standard entspricht. Das Endprodukt weist oft eine schützende schwarzoxid-Oberflächenbeschichtung auf, die eine geringe Korrosionsbeständigkeit sowie ein professionelles Erscheinungsbild bietet.

Die Integration dieses Schrägverzahnungs-Zahnstangenrads in das X- oder Y-Achsantriebssystem Ihres Lasergravursystems bietet konkrete Vorteile:

1. Verbesserte Gravurqualität

Die gleichmäßige, vibrationsarme Bewegung durch den schrägen Zahnflankeneingriff minimiert Maschinenvibrationen. Diese Stabilität ist entscheidend für saubere, scharfe Kanten und feine Details bei Gravur- und Schneidvorgängen, insbesondere bei hohen Geschwindigkeiten.

2. Leisere Betriebsweise

Der schrittweise Zahnkontakt, typisch für Schrägverzahnungen, reduziert den Betriebslärm erheblich im Vergleich zu geradverzahnten Zahnstangen und trägt so zu einem angenehmeren und professionelleren Arbeitsumfeld in der Werkstatt bei.

3. Erhöhte Tragfähigkeit und längere Lebensdauer

Die größere Kontaktfläche und die robuste Stahlkonstruktion ermöglichen es dem System, höhere dynamische Belastungen zu bewältigen. Die gehärtete Zahnfläche sorgt für außergewöhnliche Verschleißfestigkeit und verlängert die Wartungsintervalle sowie die Gesamtlebensdauer des Antriebssystems.

4. Verbesserte Systemsteifigkeit

Das massive Profil mit 22x25 mm wirkt als stabile lineare Führung und erhöht die strukturelle Steifigkeit der Maschine gegenüber Schnittkräften und Trägheitslasten.

Obwohl die Konstruktion optimiert ist für CNC-Laserbeschriftungs- und Schneidemaschinen , eignet sich diese vielseitige Präzisionskomponente ebenso gut für eine breite Palette von Automatisierungs- und Industriemaschinen:

Maschinen und Apparate für die Herstellung von Schraubmaschinen für die Bearbeitung von Holz, Kunststoffen und Verbundwerkstoffen.

Hochpräzise Linearbewegungssysteme in automatisierten Montagelinien, Pick-and-Place-Robotern und Materialhandhabungsanlagen.

Andere CNC-Werkzeugmaschinen einschließlich Fräsmaschinen, Drehmaschinen und Plasmaschneidanlagen, bei denen eine präzise lineare Positionierung erforderlich ist.

Dies M1,25 x 22x25x670 mm DIN7 Schrägverzahnungsstange ist als Standardartikel für schnelle Lieferung verfügbar. Wir stehen zu unserem Produkt mit einer umfassenden Garantie und stärken das Vertrauen unserer Kunden durch Bereitstellung von mechanischen Prüfberichten und Fabrikinspektionsvideos angepasst werden

Für Projekte mit besonderen Anforderungen bieten wir umfangreiche OEM- und ODM-Dienste unsere Fertigungskapazitäten ermöglichen Anpassungen hinsichtlich Material (auch Edelstahl), Länge, Schrägungswinkel und spezifischer Härteverfahren, um Ihren exakten Konstruktionszeichnungen und Anwendungsanforderungen gerecht zu werden.

Steigern Sie die Leistung Ihrer Präzisionsmaschinen. Wählen Sie die Schrägverzahnungsstange, die fortschrittliche Technik, hochwertige Materialien und zertifizierte Genauigkeit vereint. Kontaktieren Sie noch heute unser technisches Vertriebsteam, um Ihre Spezifikationen zu besprechen, eine Probe anzufordern oder Ihre Bestellung für zuverlässige, leistungsstarke Linearantriebslösungen aufzugeben.
