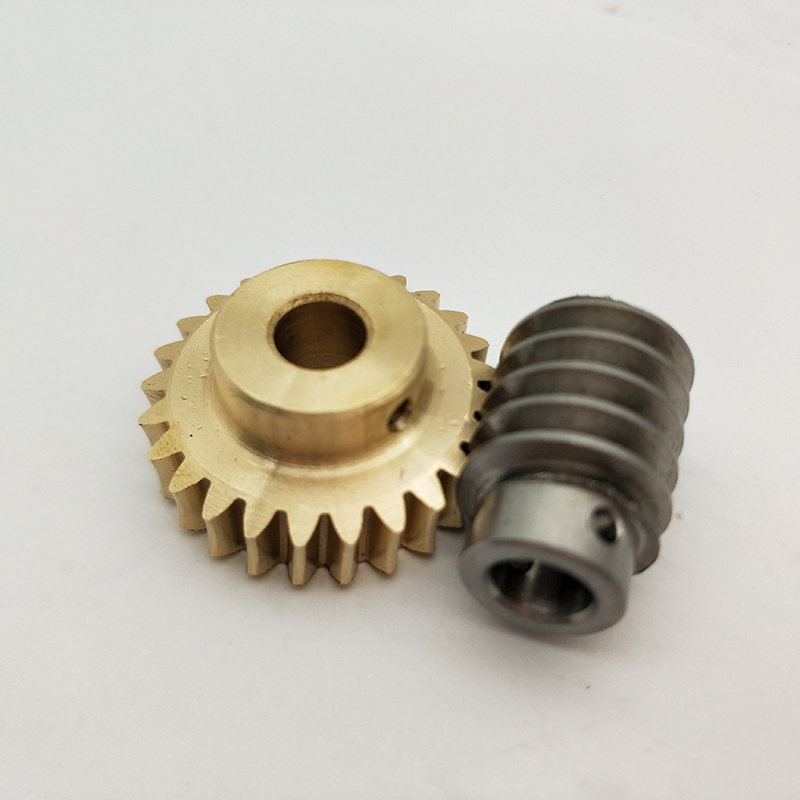

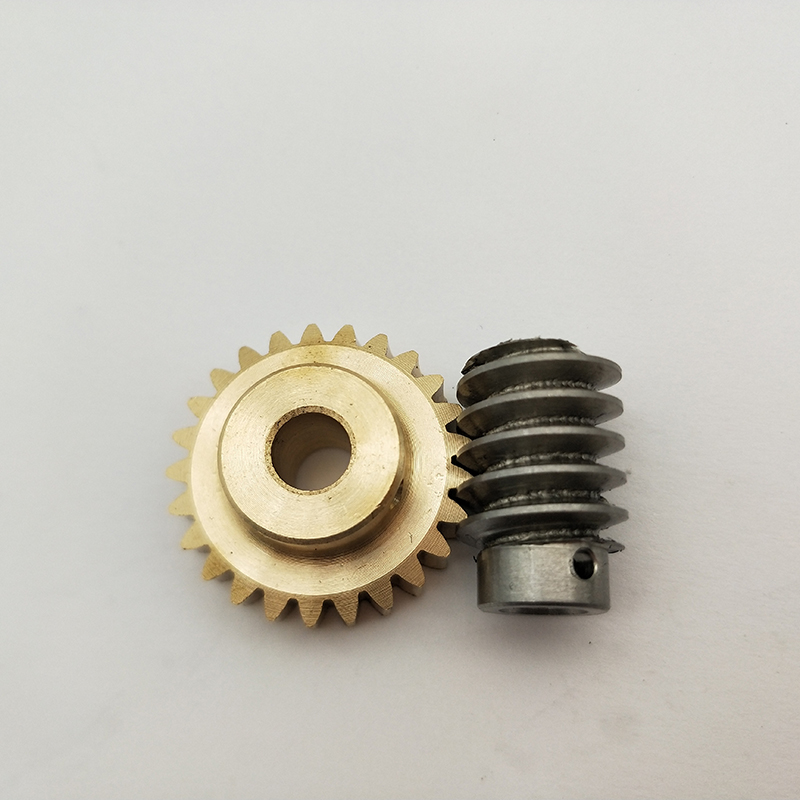

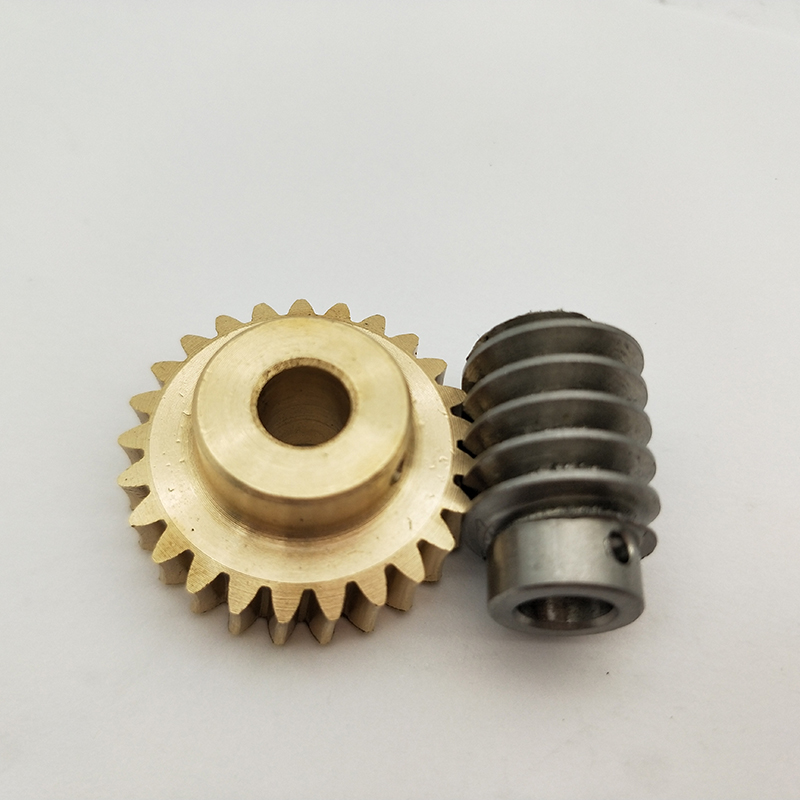

Messing-Schneckenrad und Edelstahl-Schnecken

Die Zukunft antreiben: Die strategische Anwendung von Schneckengetrieben in industriellen Getrieben

1.1.1 1. Die Kernphilosophie des Schneckengetriebes

In der komplexen Welt der Kraftübertragung stellt das Schneckengetriebe eine einzigartige und unverzichtbare Lösung dar. Bestehend aus einer Schnecke (einer schraubenförmigen Eingangswelle) und einem Schneckenrad (ein Zahnrad mit speziellen Zähnen), arbeitet diese Konfiguration nach dem Prinzip des Gleitkontakts, im Gegensatz zum Rollkontakt von Stirnrädern.

Mit 20 Jahren Fertigungsexzellenz hat unsere Fabrik festgestellt, dass der wahre Wert eines Schneckengetriebes in seiner Fähigkeit liegt, hohe Übersetzungsverhältnisse auf kleinstem Raum zu bewältigen, während gleichzeitig ein außergewöhnlich leiser Betrieb gewährleistet wird.

1.1.2 2. Wichtige Vorteile im Getriebedesign

Warum entscheiden sich Ingenieure immer wieder für Schneckengetriebe in ihren Getriebedesigns? Die Gründe liegen in drei wesentlichen technischen Vorteilen:

A. Extrem hohe Drehzahluntersetzung in einer einzigen Stufe

Im Gegensatz zu schrägverzahnten oder geradverzahnten Zahnrädern, die typischerweise mehrere Stufen benötigen, um hohe Übersetzungsverhältnisse zu erreichen, kann ein Schneckengetriebe Verhältnisse von 5:1 bis 100:1 (und in speziellen Fällen sogar höher) in einem einzigen Durchlauf erzielen. Dies reduziert deutlich die Größe und das Gewicht des Getriebegehäuses.

B. Das Selbsthemmungsphänomen

Eine der wichtigsten Sicherheitsfunktionen von Schneckengetrieben ist deren Selbsthemmung. Wenn der Steigungswinkel der Schnecke klein genug ist, kann das Zahnrad die Schnecke nicht antreiben. Dies ist ein entscheidender Vorteil für Hebezeuge, Aufzüge und Förderbänder, da es als sekundäre Sicherheit gegen Rücklaufwirkung dient.

C. Geräuschdämpfung und Schwingungsminderung

Die Gleitbewegung zwischen Schnecke und Zahnradzähnen dämpft natürlicherweise Schwingungen. Dadurch sind Schneckengetriebe die bevorzugte Wahl für Umgebungen, in denen Lärmbelastung minimiert werden muss, wie beispielsweise bei Theaterbühnenausrüstung, medizinischen Geräten und Aufzügen in Wohngebäuden.

1.1.3 3. Werkstoffkunde und Haltbarkeit

Zwanzig Jahre Produktionserfahrung haben uns gelehrt, dass das Geheimnis eines langlebigen Schneckengetriebes in der Materialpaarung liegt. Um die Reibung, die durch den Gleitkontakt entsteht, zu minimieren, verwenden wir eine „weich-hart“-Paarungsstrategie:

Die Schnecke: Typischerweise aus hochlegiertem Stahl (wie 20CrMnTi oder 42CrMo) gefertigt, einsatzgehärtet auf HRC 58–62 und präzisionsgeschliffen bis zu einem spiegelnden Finish.

Das Schneckenrad: Gegossen aus hochwertigem Zinn-Bronze (z. B. ZCuSn10P1) oder Aluminium-Bronze. Bronze bietet natürliche Gleiteigenschaften und Verschleißfestigkeit und ‚opfert‘ sich im Laufe der Zeit geringfügig, um die Schnecke zu schützen.

1.1.4 4. Kritische Anwendungen in verschiedenen Branchen

Unsere präzisionsgefertigten Schneckengetriebe treiben derzeit Innovationen in mehreren Schlüsselbereichen voran:

Materialhandhabung und Logistik: Automatisierte Lager nutzen Schneckengetriebe für Förderbänder und Sortiersysteme, bei denen konstantes Drehmoment sowie häufige Starts/Stops erforderlich sind.

Solar-Tracking-Systeme: Das hohe Übersetzungsverhältnis und die selbsthemmende Wirkung eignen sich ideal zur präzisen Positionierung von Solarpanelen entlang der Sonnenbahn und widerstehen hohen Windlasten, ohne sich zu bewegen.

Schwerlast-Winden: In Bergbau- und Marineanwendungen ist die Fähigkeit, eine Last ohne andauernde Motorleistung zu halten, eine entscheidende Sicherheits- und Effizienzfunktion.

Verpackung von Lebensmitteln und Getränken: Die kompakte rechtwinklige Bauform ermöglicht es diesen Getriebe, in den engen Bauräumen von Abfüll- und Etikettiermaschinen verbaut zu werden.

1.1.5 5. Bewältigung von Herausforderungen: Die Bedeutung von Schmierung und thermischem Management

Obwohl Schneckengetriebe hinsichtlich des Platzbedarfs sehr effizient sind, erzeugt der Gleitkontakt mehr Wärme als andere Getriebetypen. Als Hersteller mit zwei Jahrzehnten Erfahrung betonen wir:

Präzisions-Schleifen: Verringerung der Oberflächenrauheit, um die Reibung zu minimieren.

Synthetische Schmierstoffe: Empfehlung hochwertiger PAG-Öle (Polyalkylenglykol), um die thermische Belastung zu bewältigen.

Fortgeschrittene Gehäusekonstruktion: Einsatz von rippenbestückten Aluminium- oder Gusseisen-Gehäusen zur Optimierung der Wärmeabfuhr.

1.1.6 6. Das Versprechen des 20-Jahre-Herstellers

In der Getriebeindustrie gibt es keinen Ersatz für Erfahrung. In den letzten 20 Jahren haben wir unsere Analysen von Kontaktmustern und Wärmebehandlungsverfahren verfeinert, um sicherzustellen, dass jeder von uns hergestellte Ritzel-Satz maximale Effizienz bietet und eine Lebensdauer aufweist, die über den Industriestandards liegt.

Wir stellen nicht nur Bauteile her; wir liefern das mechanische Herzstück Ihrer Maschinen. Von kundenspezifischen Zahnprofilen bis hin zu speziellen Beschichtungen – unser Ingenieurteam ist bereit, die Leistung Ihres Getriebes zu optimieren.
