| Herkunftsort: | Tianjin, China |
| Markenname: | KDI |
| Modellnummer: | 16B-3-17T |
| Zertifizierung: | ISO9001:2015/CE/RoHS |
| Mindestbestellmenge: | 1pc |
| Preis: | Anfrage über unseren Service |
| Verpackungsdetails: | Kleine Mengen in Kartons, große Mengen in Holzkisten |
| Lieferzeit: | Kleine Mengen innerhalb von 10 bis 15 Tagen, große Mengen innerhalb von 30 bis 45 Tagen |
| Zahlungsbedingungen: | 100% Vorauskasse |

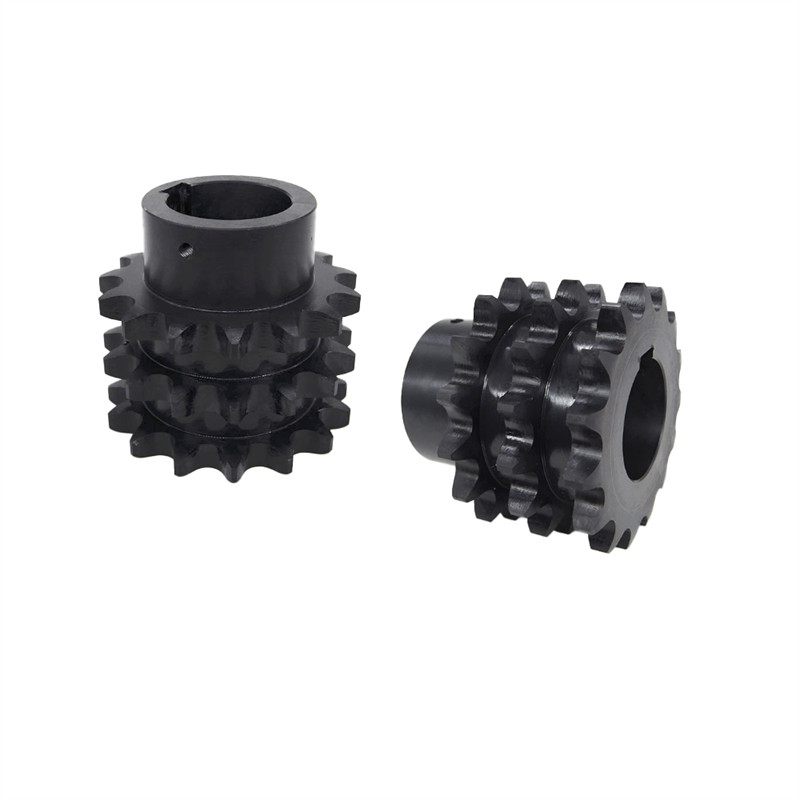

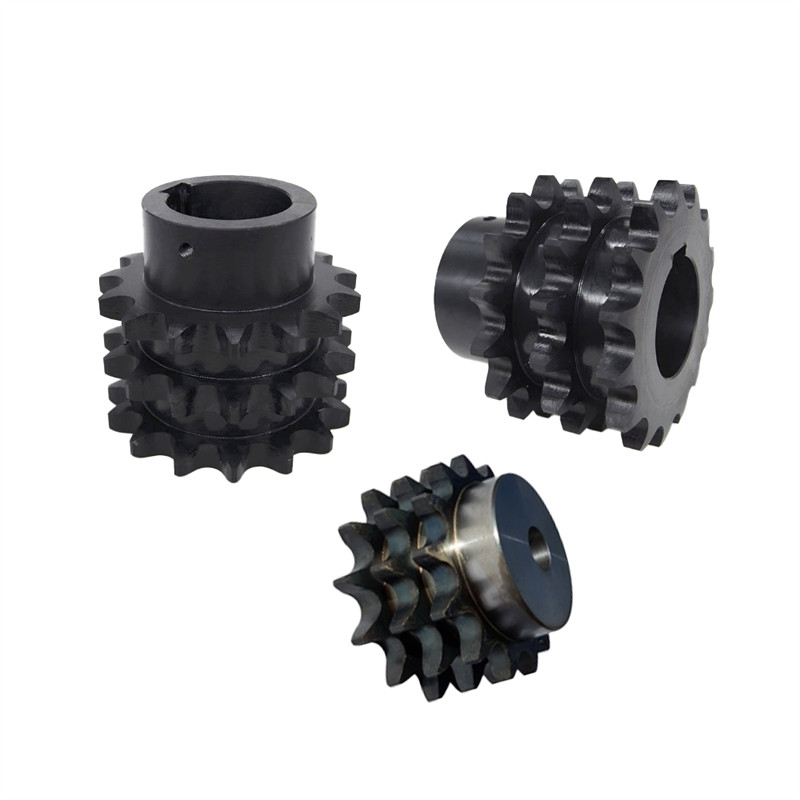

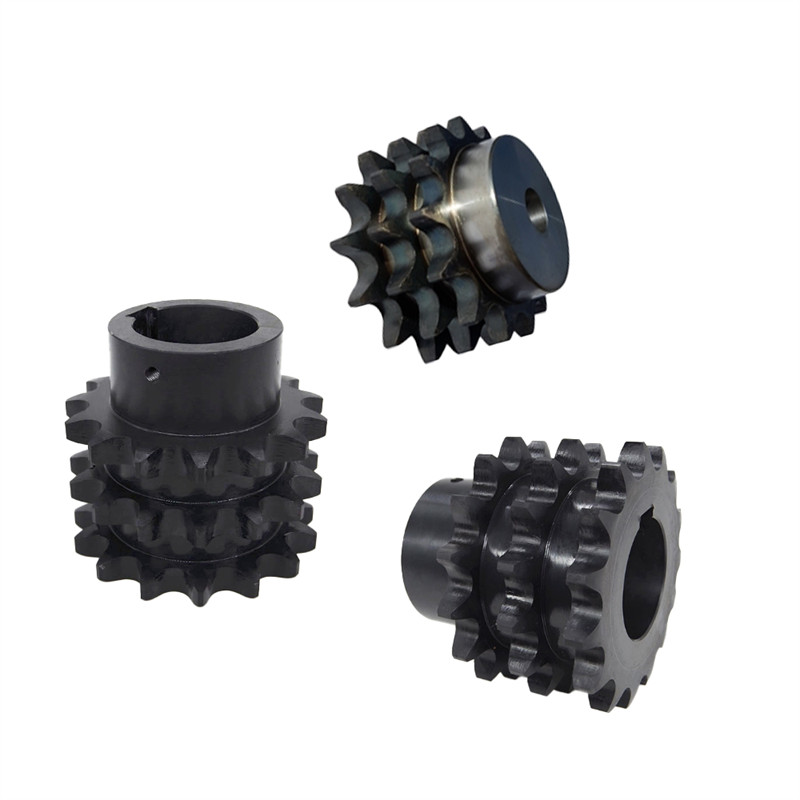

Liefern Sie außergewöhnliche Leistungsübertragungskapazität in anspruchsvollen industriellen Anwendungen mit unserem präzisionsgefertigten Dreifach-Zahnrad 16B-3-17T. Dieses dreireihige Zahnrad wurde speziell für hochdrehmomentstarke Mehrstrang-Antriebssysteme entwickelt und ermöglicht den gleichzeitigen Betrieb von drei parallelen Ketten über eine einzige Komponente – wodurch die Tragfähigkeit im Vergleich zu einer Einzelstrang-Ausführung effektiv verdreifacht wird. Ideal für schwerlastfähige Förderanlagen, Bergbaumaschinen, industrielle Getriebe und große landwirtschaftliche Maschinen bietet es eine kompakte, robuste Lösung für eine synchronisierte Leistungsverteilung, wo Platz knapp ist. Sowohl für die Integration durch Hersteller (OEM) als auch für den Austausch im Wartungsbetrieb konzipiert, gewährleistet diese 16B-3-Konfiguration zuverlässige, langfristige Leistungsfähigkeit auch unter den anspruchsvollsten Umgebungsbedingungen.
Leistungsdichte für Dreistrang-Antriebe:
Das Design 16B-3-17T weist drei präzise gefräste Zahnreihen auf einem einzigen Rohling auf, wodurch drei separate Ketten die Leistung an mehrere Abtriebswellen übertragen können. Dadurch verdreifacht sich die Drehmomentkapazität, ohne dass die Anzahl der Wellen oder Lager erhöht werden muss – was wertvollen Platz spart und die Systemkomplexität reduziert.
Hochwertige Legierungsstahlkonstruktion:
Hergestellt aus hochfestem Legierungsstahl 20CrMnTi oder Kohlenstoffstahl C45 wird dieses Dreifach-Zahnrad einer Aufkohlung oder Induktionshärting-Behandlung unterzogen, um eine zähe, verschleißfeste Oberfläche (50–60 HRC) bei gleichzeitig duktilem Kern zu erzielen. Dies gewährleistet außergewöhnliche Langlebigkeit unter hohen Stoßbelastungen und im Dauerbetrieb und minimiert Ausfallzeiten sowie Austauschkosten.
CNC-Hobbing-Präzision für ein ruhiges Eingriffverhalten:
Jedes Zahnprofil wird mittels fortschrittlicher CNC-Wälzfräsung erzeugt, wodurch der genaue Teilkreisdurchmesser und der Zahnteilungswinkel gemäß den Normen DIN 8187/ISO 606 gewährleistet sind. Dies führt zu einer nahtlosen Kettenverzahnung über alle drei Kettenstränge hinweg und reduziert Vibrationen, Geräusche sowie Verschleiß sowohl am Kettenrad als auch an den Ketten – für eine verlängerte Systemlebensdauer.
Anpassbare Montagelösungen:
Erhältlich mit fertig bearbeiteter Bohrung, Leitbohrung oder kundenspezifischer Kegelbohrung, um Ihren spezifischen Wellendimensionen zu entsprechen. Nuten und Setrschraubenpositionen können nach Ihren Anforderungen angepasst werden, um eine sichere, spielfreie Passung zu gewährleisten, die Montage und Wartung vereinfacht.

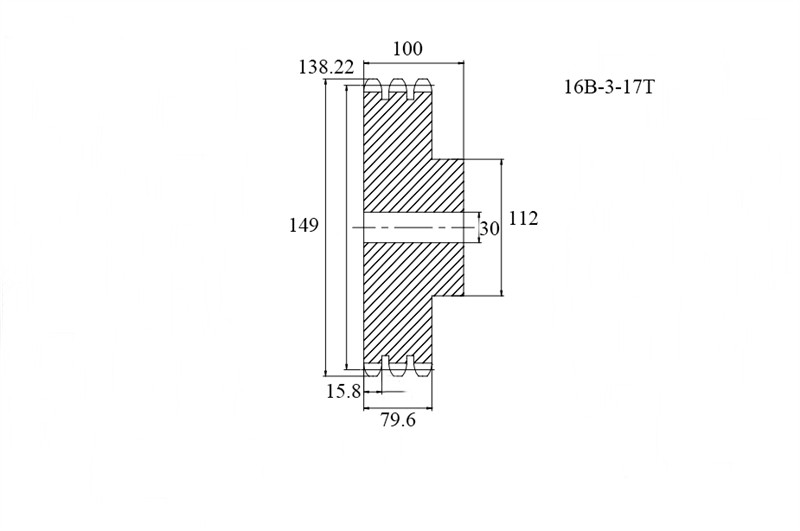

| Artikelnummer: | 16B-3-17T-Dreifachkettenrad |
| Typ: | Dreifach / Dreistrang |
| Kettengröße: | 16B (ISO 606 / DIN 8187) |
| Zahnanzahl: | 17T |
| Material: | C45-Kohlenstoffstahl / 20CrMnTi-Vergütungsstahl (optional rostfreier Stahl) |
| Härte: | Induktionsgehärtet oder aufkohlet, 50–60 HRC an den Zahnflanken |
| Standards: | DIN 8187 / ISO 606 / ANSI B29.1 (austauschbar) |
| Bohrungsoptionen: | Fertigbohrung / Führungsbohrung / Kundenspezifisch nach Zeichnung |
| Zahnzahlbereich: | 9Z bis 72Z (kundenspezifische Größen erhältlich) |
Unsere Dreifach-Zahnkränze werden in einer nach ISO 9001:2015 zertifizierten Produktionsstätte hergestellt, wodurch eine strenge Qualitätskontrolle in jeder Phase – von der Rohstoffprüfung bis zur Endverpackung – gewährleistet ist. Alle Materialien werden mit vollständiger Rückverfolgbarkeit bezogen, und Materialprüfzertifikate (MTR) sind auf Anfrage erhältlich, um chemische Zusammensetzung und mechanische Eigenschaften zu verifizieren. Die Produkte erfüllen die Umwelt-Richtlinien RoHS und REACH und entsprechen damit den strengen regulatorischen Anforderungen der nordamerikanischen und europäischen Märkte. Die Wärmebehandlungsprozesse werden durch Härteprüfberichte validiert, um eine konsistente Qualität in jeder Charge sicherzustellen.
Zahnprofilgenauigkeit:
Präzisions-Hobeln nach DIN 6 oder besser, um ein korrektes Eingreifen mit Kette 16B und eine Minimierung der Sehnenwirkung sicherzustellen.
Zwischenreihenausrichtung:
Eine strenge Toleranzkontrolle zwischen den drei Zahnreihen gewährleistet eine parallele Kettenführung und verhindert Blockierungen sowie ungleichmäßigen Verschleiß über alle Stränge hinweg.
Teilkreisdurchmesser-Toleranz:
Wird innerhalb von ±0,05 mm gehalten, um konstante Übersetzungsverhältnisse und eine gleichmäßige Lastverteilung bei Mehrwellenantrieben sicherzustellen.
Oberflächenfinish:
Gratfreie Zahnflanken und Nabenoberflächen für sicheres Handling und sofortige Montage.
Konzentrizität:
Eine strenge Kontrolle der Konzentrizität von Bohrung zu Außendurchmesser (IT8-Toleranzgrad) minimiert die Rotationsvibration bei Betriebsdrehzahlen.
Individuelle Anpassungen:
Wir können die Nabenbreite und die Nutgröße anpassen sowie Sonderbeschichtungen (z. B. Schwarzoxidierung, Verzinkung) für Korrosionsschutz in rauen Umgebungen bereitstellen.
Wir gewährleisten für unsere Dreifach-Zahnkränze 16B-3-17T eine umfassende 12-Monats-Garantie gegen Material- und Verarbeitungsmängel. Unser technischer Support bietet Ihnen kompetente Online-Beratung bei der Auswahl, Montageanleitung sowie Fehlerbehebung, um die Leistung Ihres Antriebssystems optimal zu nutzen. Für Großbestellungen stellen wir vor der Serienfertigung Muster zur Freigabe bereit. Wir führen ein umfangreiches Lager gängiger Größen, um eine schnelle Auslieferung zu gewährleisten, und unser reaktionsfähiger Ersatzteilservice minimiert potenzielle Ausfallzeiten. Sollte sich ein Qualitätsproblem ergeben, sorgt unser transparenter Kommunikations- und Lösungsprozess für Ihre Zufriedenheit und eine langfristige Partnerschaft.
