| Menşei Yeri: | Tianjin |
| Marka Adı: | KDI |
| Model Numarası: | T (T5/T10/T20), AT (AT5/AT10/AT20), HTD (3M/5M/8M/14M), STD, XL, L, H |
| Belgelendirme: | CE/ISO9001:2015 |
| Asgari Sipariş Miktarı: | 10adet |
| Paketleme Detayları: | Karton kutu/Ağaç kutusu |
| Teslim Süresi: | 15 gün |
| Ödeme Şartları: | TT |

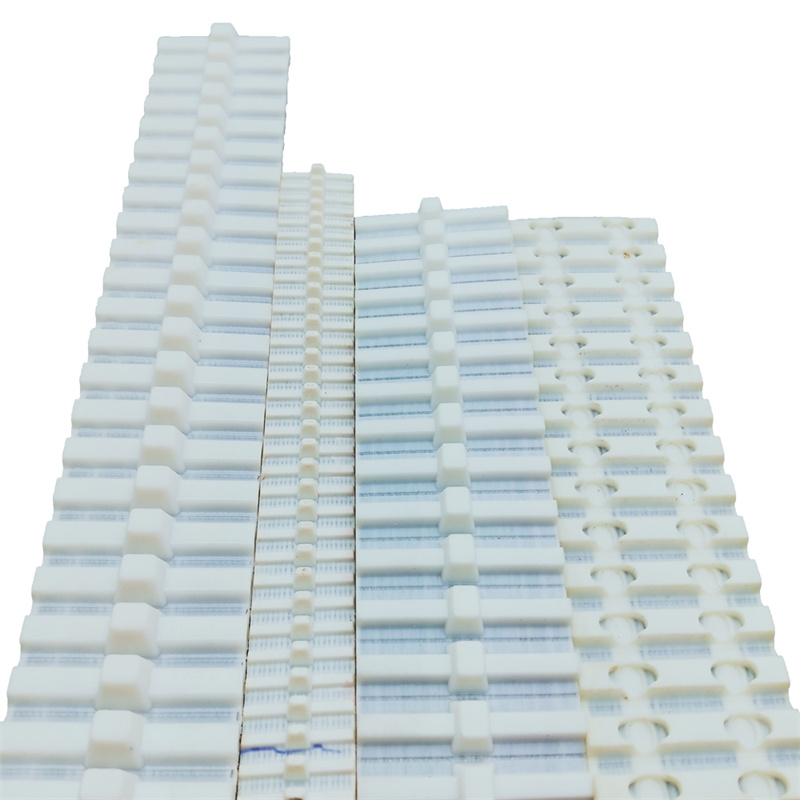

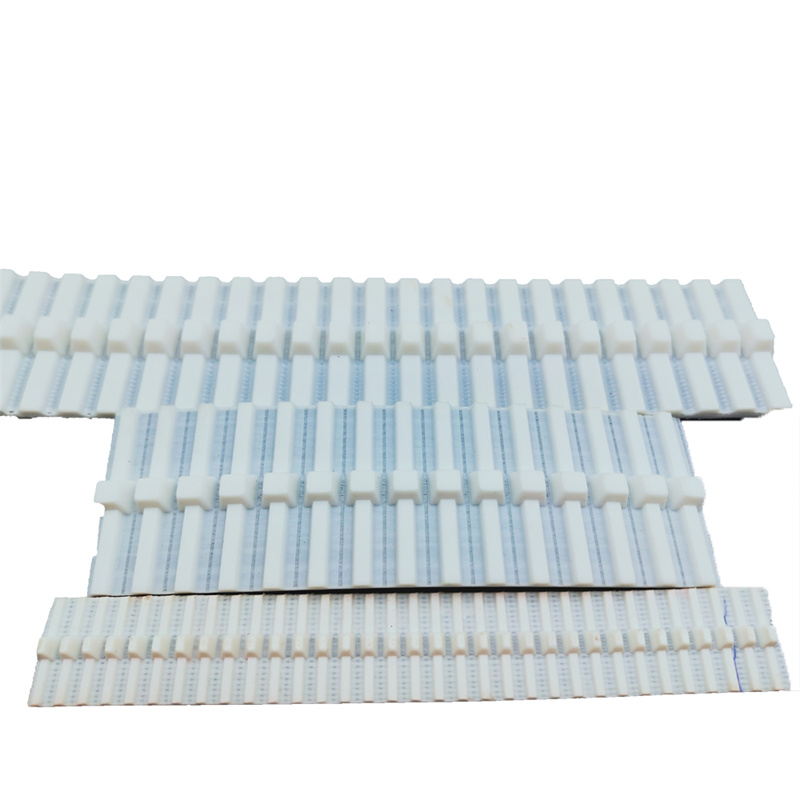

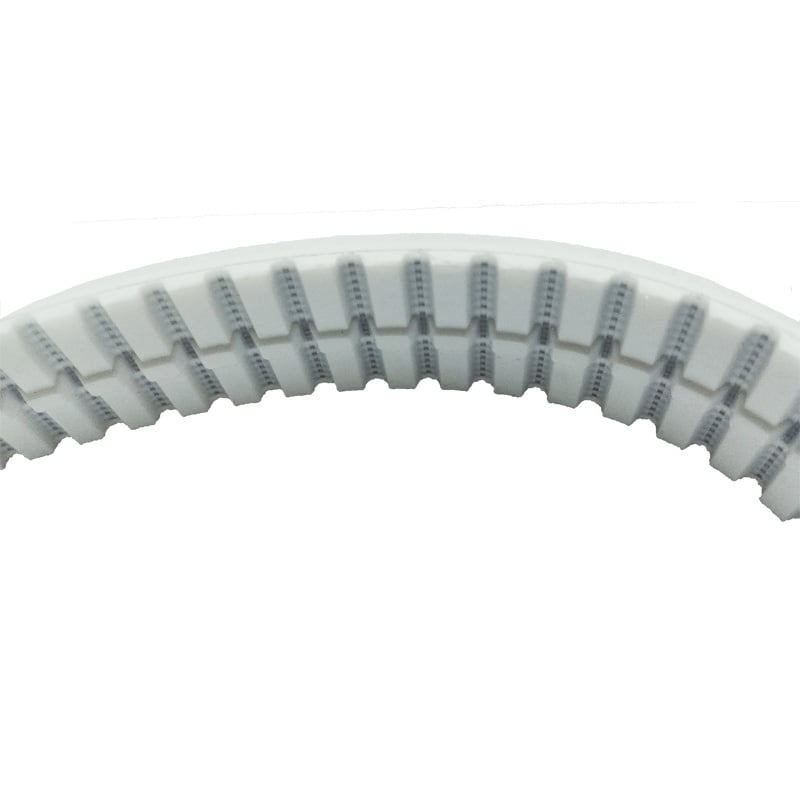

Kendiliğinden izleme zaman kayışlarımızı (merkez kılavuz kayışları veya V-kılavuz kayışları olarak da bilinir) kullanarak hassas doğrusal tahrik sistemlerinizde kayış izleme sorunlarını ve kenar aşınmasını ortadan kaldırın. Bu kayışlar, arka veya alt yüzeylerinde entegre edilmiş sürekli bir kılavuz profiliyle tasarlanmıştır ve dış flanşlar veya karmaşık izleme sistemleri gerektirmeden eşleşen oluklu kasnaklar üzerinde otomatik olarak merkezlenmiş hizalamayı korur. Otomatik yönlendirme araçları (AGV'ler), tıbbi görüntüleme cihazları, 3B yazıcılar, al-ve-yerleştir robotları ve konveyör sistemleri için idealdir; kendiliğinden izleme kayışlarımız bakım nedeniyle oluşan duruş sürelerini azaltır, kenar dokusunun bozulmasını önler ve binlerce çalışma saati boyunca tutarlı pozisyonlama doğruluğu sağlar.
Entegre İzleme Mekanizması Kayış Kaymasını Önler: Sürekli termoplastik poliüretan (TPU) kılavuz kaburgası veya lif takviyeli profil, oluklu kasnak yüzeyiyle pozitif şekilde etkileşime girer [citation:0]. Bu kendiliğinden merkezleme eylemi, flanş tabanlı sistemlerde yaygın bir arıza modu olan yanal kayış hareketini ortadan kaldırır ve koruyucu kenarlara karşı kenar aşınmasını önler.
Basitleştirilmiş Kasnak Tasarımı Bileşen Maliyetini Azaltır: Kayış kendini izlediği için kasnaklarda pahalı işlenmiş flanşlar veya karmaşık hizalama aparatlarına gerek yoktur. Standart düz veya zamanlama kasnakları ile tek eşleşen oluk yeterlidir; bu da hem başlangıç sistemi maliyetini hem de yedek parça stokunu düşürür.
Tasarım Esnekliği İçin Arkada veya Altta Kılavuz Seçenekleri: Kılavuz kaburga, dış izleme için kayış arka yüzünde ya da kapalı çerçevelerin içine yerleştirildiğinde diş tarafında mevcuttur. Kaburga profilleri, mevcut veya planlanan kasnak oluklarınıza uyacak şekilde yuvarlak, yamuk veya özel kesitlerden oluşur.
Tozlu veya Temiz Ortamlarda Bakımsız Çalışma: Çöp birikimine neden olan flanş kenarları olmadan, kendini yönlendiren kayışlar, ahşap işleme, gıda işleme, elektronik montajı ve temiz odalarda güvenilir şekilde çalışır. Pürüzsüz yönlendirme yüzeyi, flanşlı kasnak sistemlerine kıyasla gürültü ve titreşimi de azaltır.
| Diş profili | Diş Aralığı(mm) | PLD (mm) | H(mm) | T(mm) |
| MXL | 2.032 | 0,254 | 0.51 | 1.14 |
| XL | 5.080 | 0.254 | 1.27 | 2.29 |
| L | 9.525 | 0.381 | 1.91 | 3.43 |
| H | 12.700 | 0.686 | 2.29 | 3.90 |
| XH | 22,225 | 1.397 | 6.35 | 11.43 |
| XXH | 31.75 | 1.525 | 9.53 | 15.24 |
| Kemer Malzemesi: | Çelik veya Kevlar çekme telleri ile poliüretan (PU); kauçuk (neopren/CR) seçeneği mevcuttur |
| Diş Profilleri: | T (T5/T10/T20), AT (AT5/AT10/AT20), HTD (3M/5M/8M/14M), STD, XL, L, H |
| Yönlendirme Ribası Malzemesi: | Kayış gövdesiyle aynı (PU) veya aşınmaya dayanıklı daha sert TPU |
| Yönlendirme Ribası Konumu: | Arka yüz / Diş yüzü / Her iki yüz |
| Rib Profili: | Yuvarlak (standart), yamuk veya özel |
| Kıvrım Boyutları: | Genişlik 3–15 mm, yükseklik 2–8 mm (oluk başına özel üretim) |
| Kayış Genişlikleri: | 6 mm ile 150 mm arası (özel genişlikler) |
| Uzunluk: | Özel sonsuz döngülü veya açık uçlu |
| Standartlar: | ISO 13050, DIN 7721, RMA IP-26 |
Kendi kendine izleme özelliği olan zamanlama kayışlarımız, ISO 9001:2015 sertifikalı süreçlerde üretilmektedir. Kullanılan malzemeler RoHS ve REACH direktiflerine uygundur. Gıda işleme uygulamaları için gıda sınıfı çekme tellerine sahip FDA uyumlu poliüretan kayışlar sunuyoruz. Tıbbi veya patlayıcı ortamlar için paslanmaz çelik veya antistatik teller de mevcuttur. Talep üzerine tam malzeme sertifikaları ve çekme test raporları sağlanmaktadır. Kayışlar, diş profili doğruluğu açısından ISO 13050 ve DIN 7721 standartlarına uymaktadır.
| İzleme Doğruluğu: | 2000 mm desteksiz açıklıkta kayış merkez çizgisini ±1 mm içinde tutar (standart kayışlara kıyasla ±5–10 mm) [citation:0]. |
| Kılavuz Kıvrım Sertliği: | 85–92 Shore A (standart PU); 60–70 Shore D (yüksek aşınmaya dayanıklı sert TPU) |
| Kılavuz kabartısı ile oluk arası açıklık: | Hafif pres geçme veya müşteri spesifikasyonuna göre 0,1–0,3 mm açıklık için tasarlanmıştır. |
| Çekme ipi seçenekleri: | Çelik (en yüksek elastisite modülü, minimum uzama), Kevlar (hafif ağırlıklı, yüksek mukavemetli), cam elyaf (maliyet açısından avantajlı) |
| 100 N/mm genişlikte uzama: | çelik ip için < %0,5; cam elyaf için < %0,8 |
| Çalışma Sıcaklığı: | PU: –30 °C ila +80 °C; Kauçuk: –20 °C ila +100 °C |
| Aşınma Direnci: | Kılavuz kabartısının ömrü, nominal gerilim altında sürekli çalışma koşullarında 10.000 saati aşar. |
| Özelleştirilebilir kılavuz kabartısı profilleri: | Kasnak oluklarına uyacak şekilde ribler tasarlıyoruz ya da çizime göre yeni profiller oluşturuyoruz (asgari sipariş miktarı geçerlidir). |
| Sıfır Geri Boşluğu Seçeneği: | Servo tahrikli uygulamalar için tam olarak hizalanmış rib profiline sahip önceden gerilimli sonsuz kayışlar. |
İmalat kusurlarına karşı 12 aylık bir garanti sunuyoruz; bu garanti, normal işletme koşulları altında kılavuz kaburga ayrılması, diş kopması veya erken kordon arızası gibi durumları da kapsar. Teknik destek ekibimiz, oluk boyutu doğrulaması, kayış uzunluğu hesaplaması ve gerginlik ayarlama önerileri konusunda çevrimiçi destek sağlamaktadır; böylece en iyi kendinden izleme performansı sağlanır. OEM projeleri için üretim öncesi onay alınması amacıyla örnek ürün temin ediyoruz ve kısa teslim süreleriyle özel kaburga profilleri üretebiliriz. Hızlı sevkiyat için standart profilleri (T5, T10, AT5, AT10, HTD 5M) yuvarlak arka yüzeyli kılavuzlarla stokta tutuyoruz. Herhangi bir performans sorunu durumunda, açık iade ve değişim politikamız üretim kesintinizi en aza indirir. Ayrıca, büyük siparişler için özel sonsuz kayış kaynaklama ve kaburga ekstrüzyon hizmetleri de sunuyoruz.
