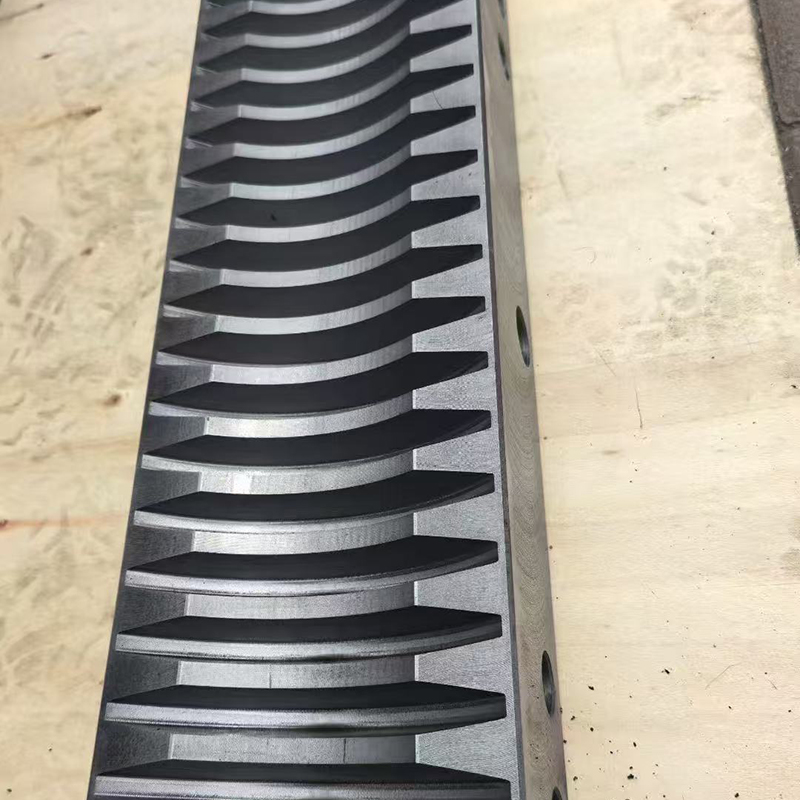

Hydrostatische Schneckengetriebe- und Zahnstangenantriebe (häufig auch als hydrostatische Zahnstangen-Schnecken-Antriebe bezeichnet) sind hochpräzise Linearantriebssysteme, die hauptsächlich in großformatigen, schweren Werkzeugmaschinen eingesetzt werden. Im Gegensatz zu herkömmlichen mechanischen Systemen, bei denen metallische Zähne aufeinandertreffen, verwenden diese Systeme einen unter Druck stehenden Ölfilm, um die Komponenten voneinander zu trennen, wodurch Reibung und Verschleiß praktisch eliminiert werden.

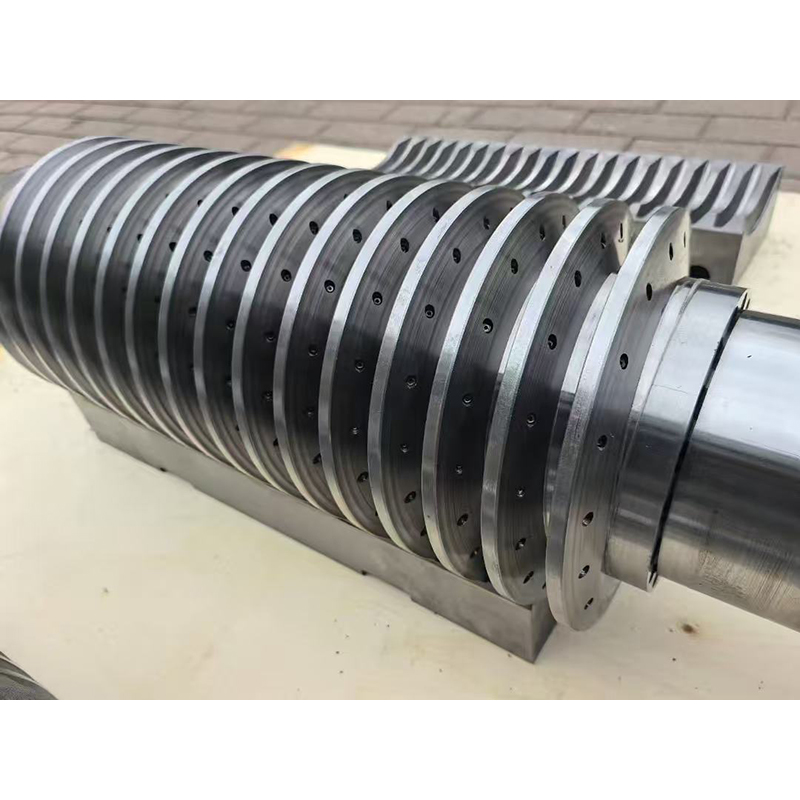

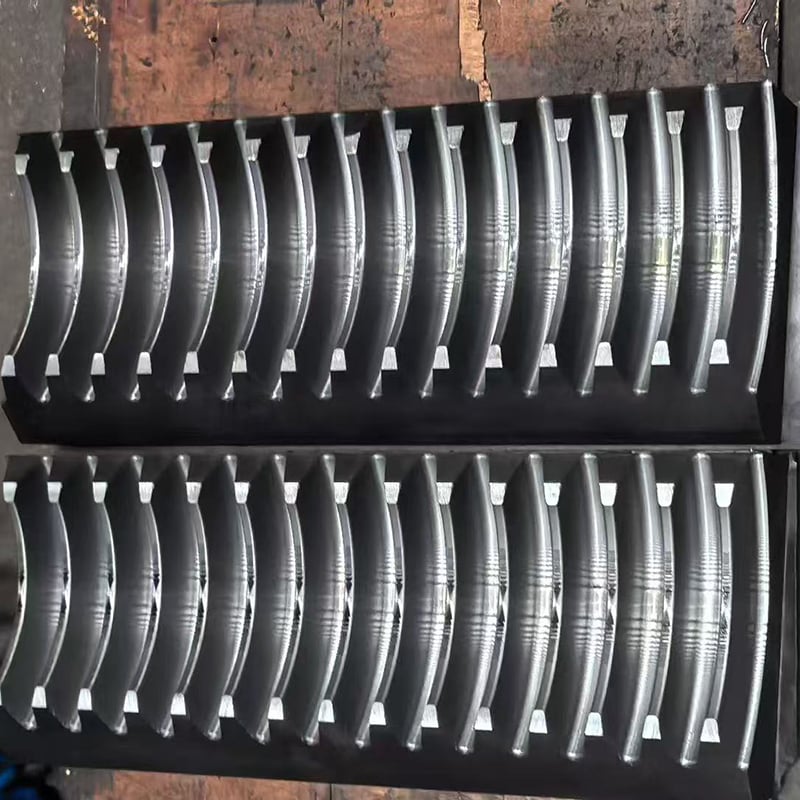

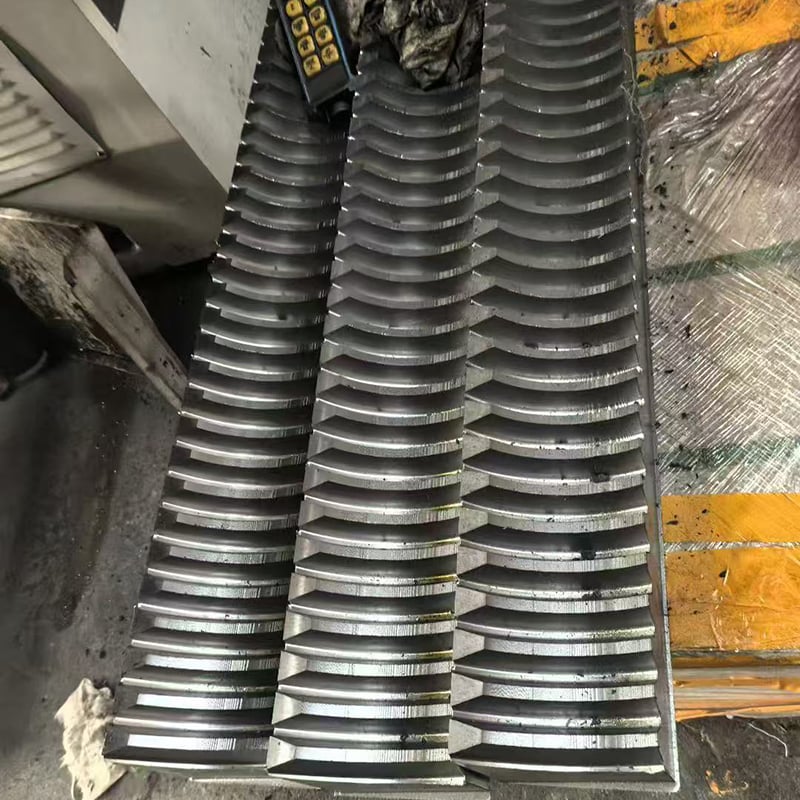

Funktionsprinzip & Konstruktion Das System besteht aus einer Schnecke (Gewindespindel) und einer Zahnstange (innengezahntes oder verzahntes Bauteil). Das „hydrostatische“ Element ergibt sich aus speziellen Ölpolstern, die in die Zähne der Schnecke oder der Zahnstange integriert sind.

Ölfilmabtrennung: Hochdrucköl wird in diese Taschen gepumpt, wodurch ein gleichmäßiger dünner Film (hydrostatisches Lager) zwischen den Schneckengängen und Zahnstangenverzahnungen entsteht. Dadurch wird sichergestellt, dass während des Betriebs kein Metall-auf-Metall-Kontakt erfolgt.

Dauerwelle: Die Schnecke dreht sich gegen die Zahnstange, und das unter Druck stehende Öl überträgt die Kraft, wodurch Drehbewegung in eine sanfte, hochdrehmomentige Linearbewegung umgewandelt wird.

Axialsteuerung: Die axiale Position der Schnecke wird oft durch zusätzliche hydrostatische Axiallager fixiert, um hohe Axiallasten spielfrei zu bewältigen.

Extrem hohe Präzision: Da der Ölfilm Vibrationen dämpft und geringe geometrische Fehler ausgleicht, bieten diese Antriebe über lange Strecken hinweg außergewöhnliche Positionierungsgenauigkeit (häufig >10 Meter).

Verschleißfrei: Kein physischer Kontakt bedeutet, dass die Bauteile im Laufe der Zeit nicht abgenutzt werden und über Jahrzehnte hinweg „wie neu“ präzise bleiben.

Hohe Steifigkeit: Der Ölfilm sorgt für hohe dynamische und statische Steifigkeit, was entscheidend ist, um die Genauigkeit unter hohen Bearbeitungslasten aufrechtzuerhalten.

Glatte Bewegung: Sie eliminieren die bei mechanischen Antrieben üblichen Ruck-Sack-Effekte und ermöglichen eine äußerst gleichmäßige Bewegung, selbst bei sehr niedrigen Geschwindigkeiten.

Hauptanwendungen

Diese Systeme werden für hochwertige Industriemaschinen eingesetzt, bei denen herkömmliche Zahnstangen- oder Kugelgewindetriebe nicht ausreichende Tragfähigkeit oder Genauigkeit bieten.

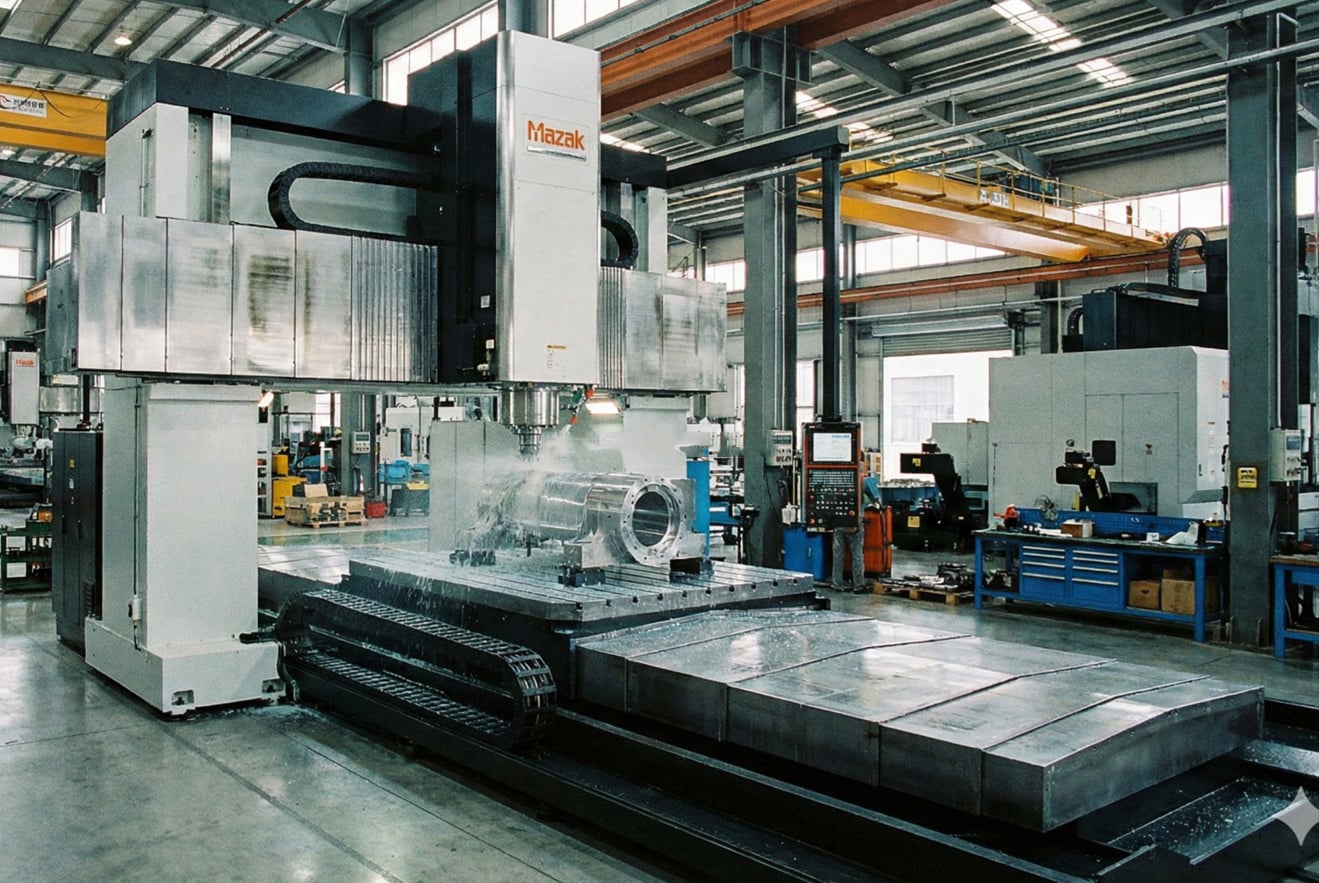

Werkzeugmaschinen: Eingesetzt in den X-Achsen großer Portalfräsmaschinen, Bohrmaschinen und Schleifmaschinen (z. B. Verfahrwege über 14.000 mm).

Bearbeitung

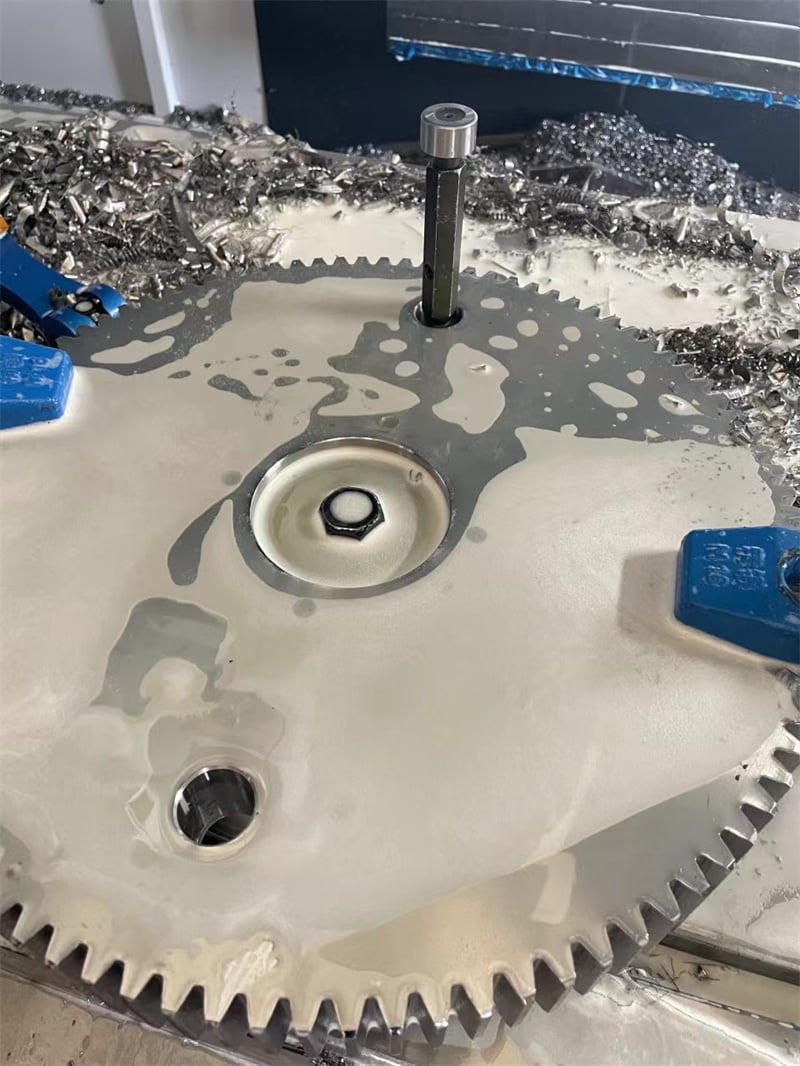

1. Fräsverfahren

Es ist die grundlegendste Technologie zur Bearbeitung von Schneckenrädern und wird in zwei Arten unterteilt: Scheibenfräser-Fräsen und Fingerfräser-Fräsen.

2. Stoßfräsverfahren

Mit einem Kopierstahl zur Erzeugung des Zahnprofils des Schneckenrads nach dem Generierverfahren; geeignet zur Herstellung von geradverzahnten und schrägverzahnten Schneckenrädern.

3. Wälzfräsverfahren

Unter Verwendung eines speziellen Schneckenradwälzmeißels erfolgt ein kontinuierlicher Schnitt nach dem Generierprinzip; es handelt sich um eines der derzeit effizientesten und präzisesten Verfahren.

4. Schleifprozess

Prüfung und Bericht

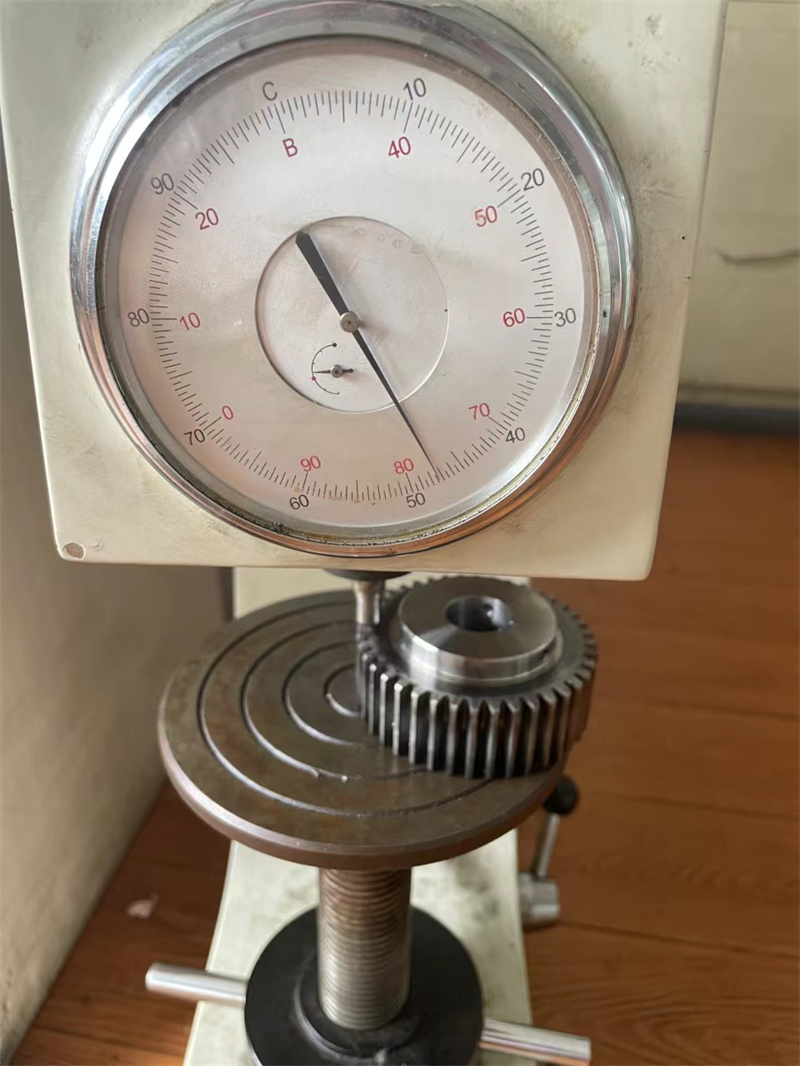

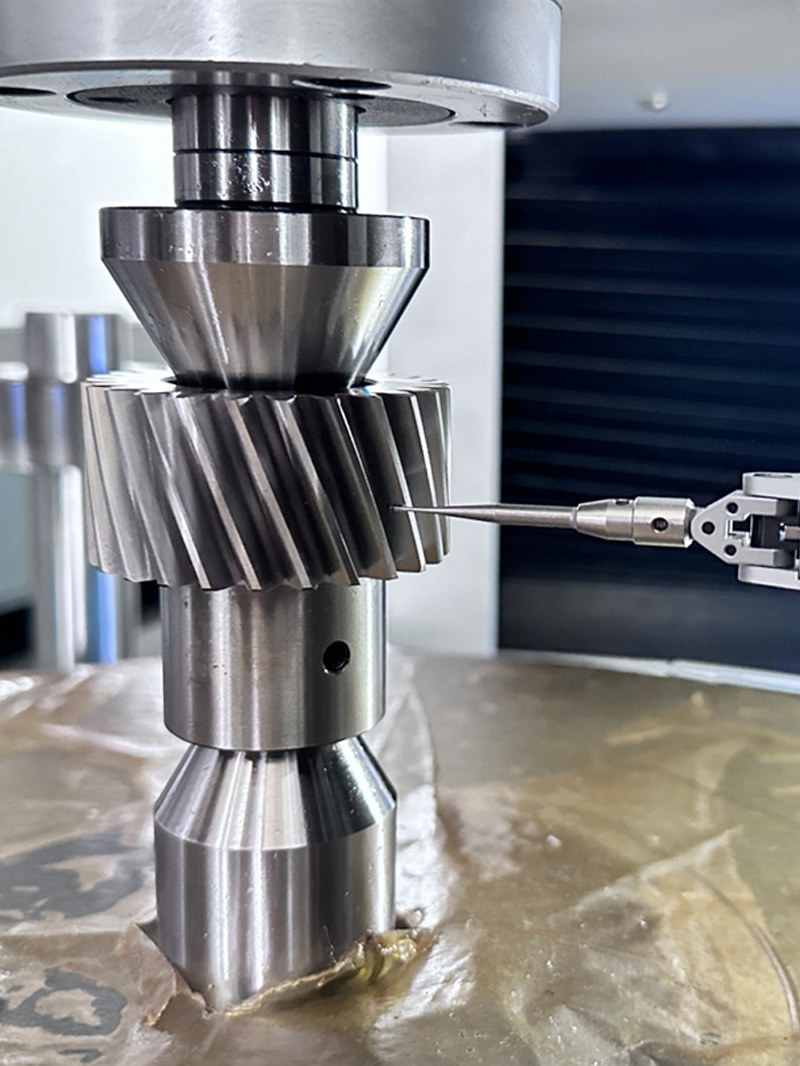

Inspektionsschritte vor der Lieferung: Verwenden Sie GO/Nogo zur Prüfung der Bohrung – verwenden Sie Messschraube zur Überprüfung der Abmessungen – anschließend prüfen Sie die Härte mit dem Steifheitserkennungssystem – abschließend prüfen Sie die Präzision mit CMM.

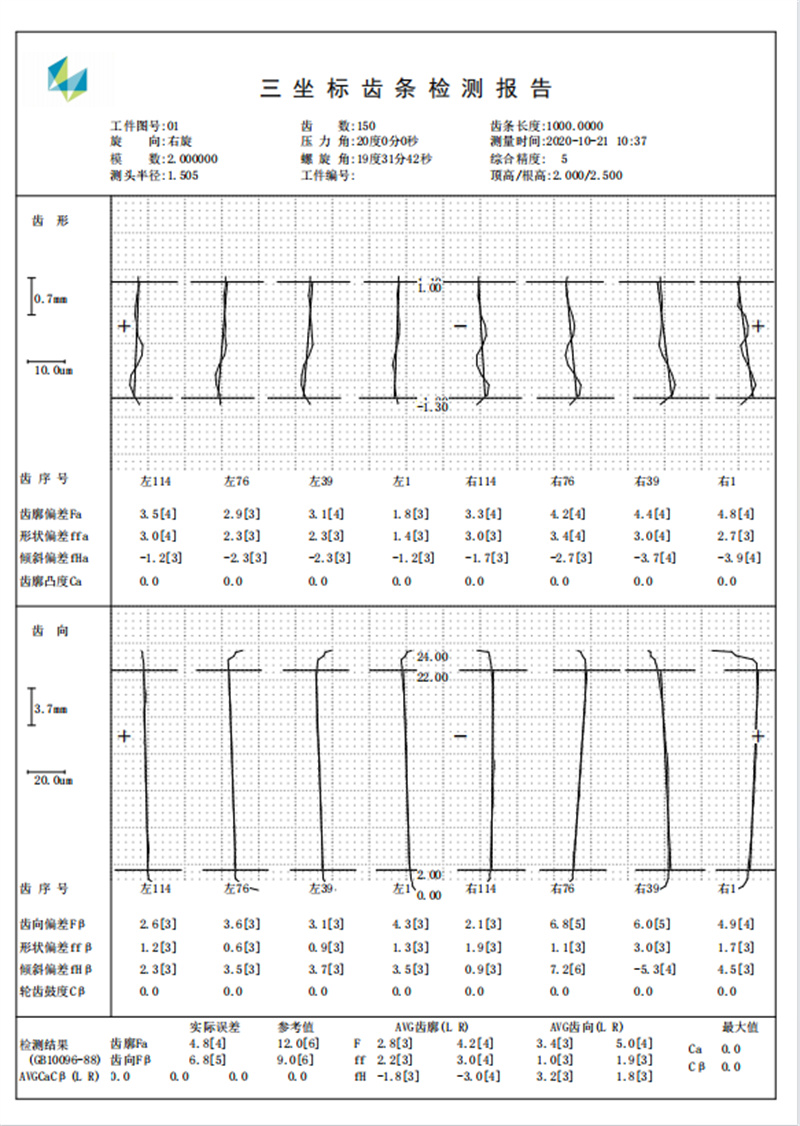

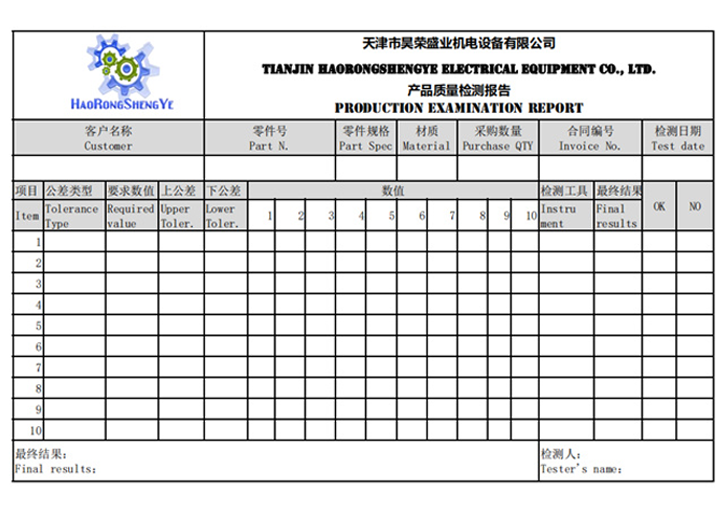

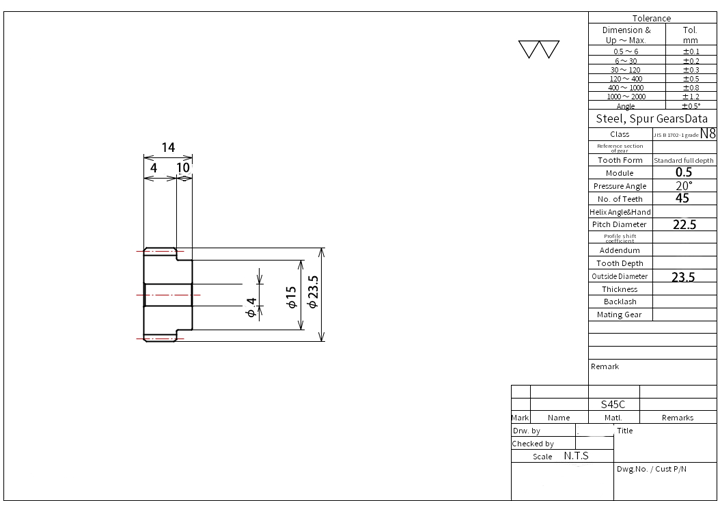

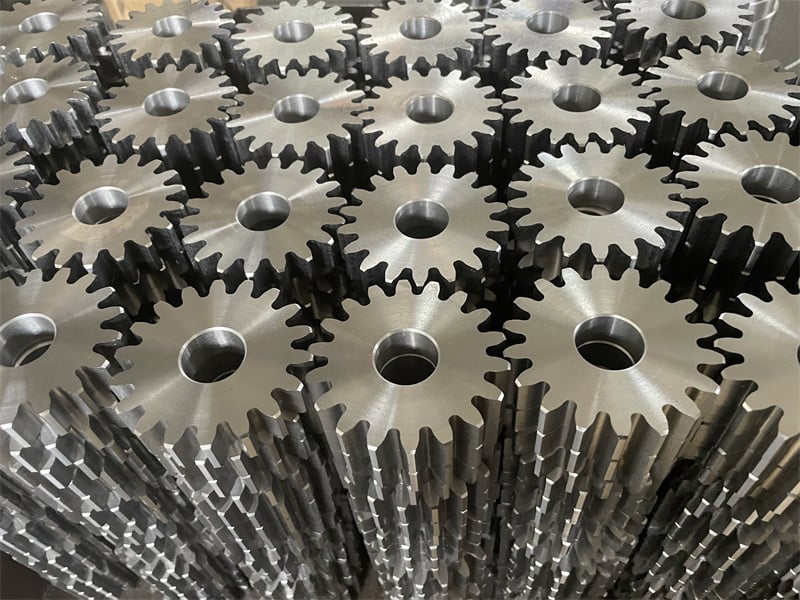

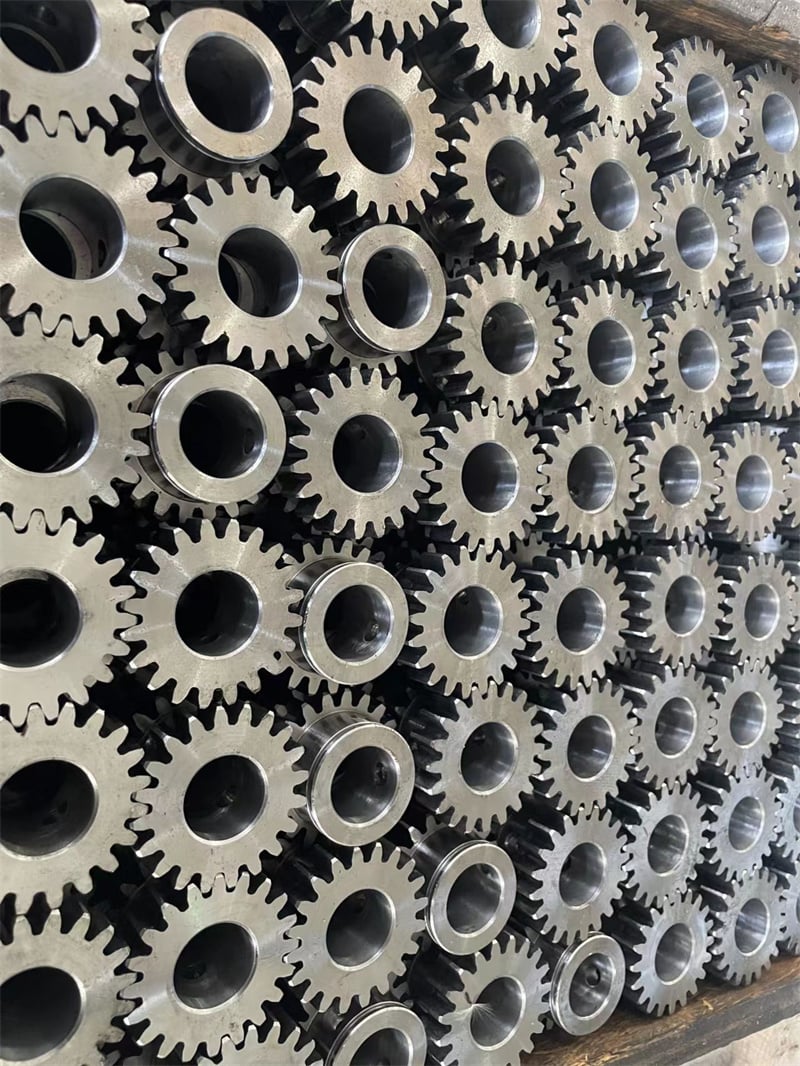

Vor dem Prozess stellen wir eine Zeichnung gemäß der Zeichnung und den Anforderungen des Kunden bereit. Während des Prozesses werden die Ritzelgetriebe vollständig gemäß den Zeichnungen hergestellt. Nach Fertigstellung prüfen wir die Ritzelgetriebe sorgfältig entsprechend den Zeichnungen. Auf Wunsch des Kunden können wir auch Materialbericht, Genauigkeitsbericht, Formbericht und Härtebericht bereitstellen.

Tianjin Haorongshengye hält sich streng an den CE-Zertifikatsstandard und den ISO9001-Zertifikatsstandard.

Wir werden uns immer auf Qualität konzentrieren!

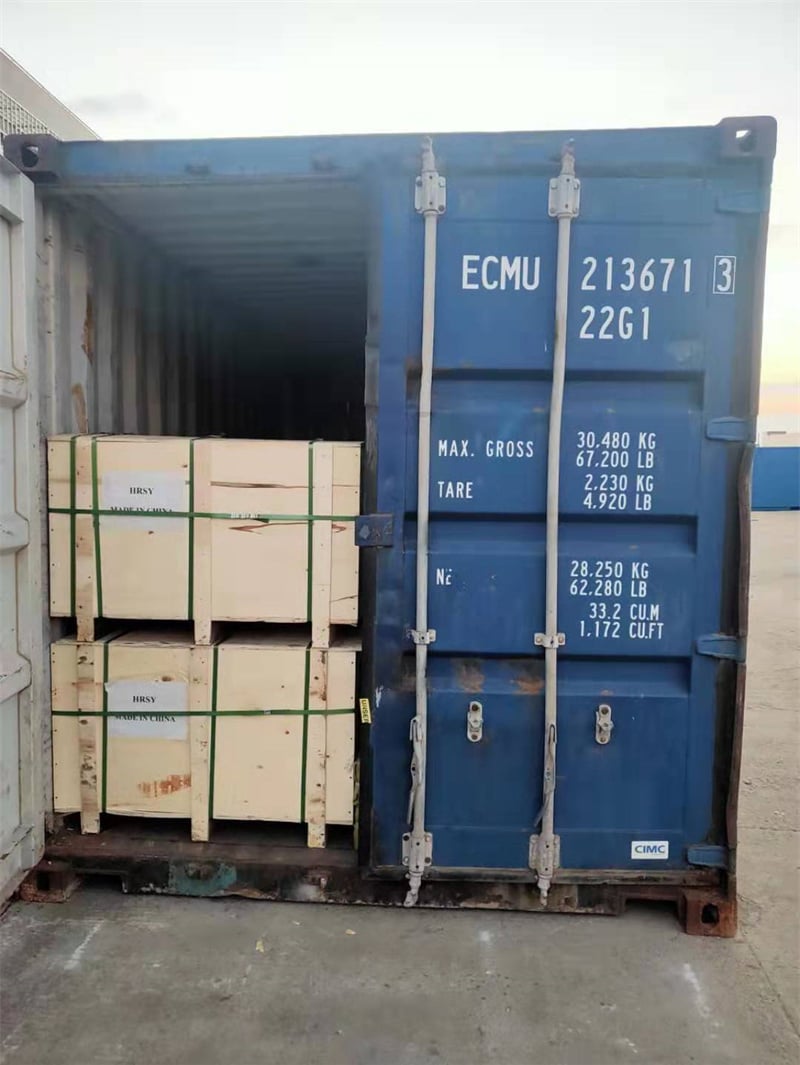

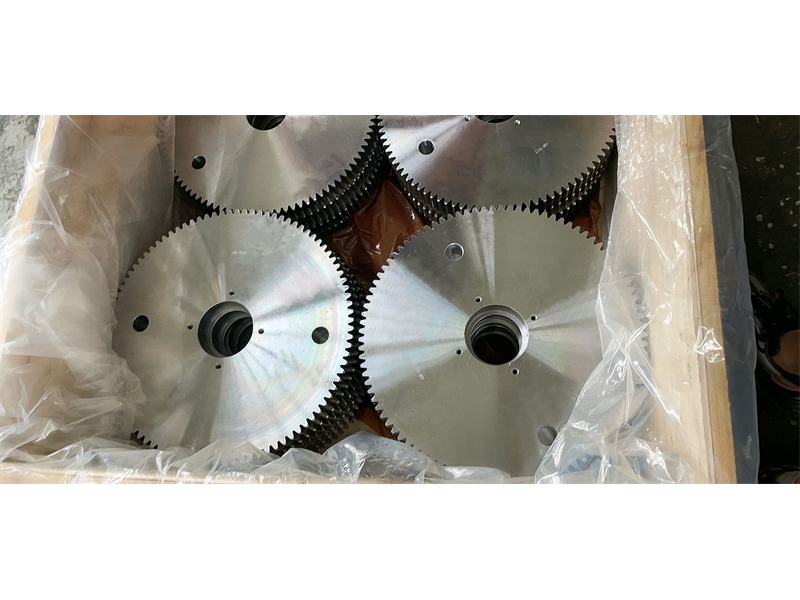

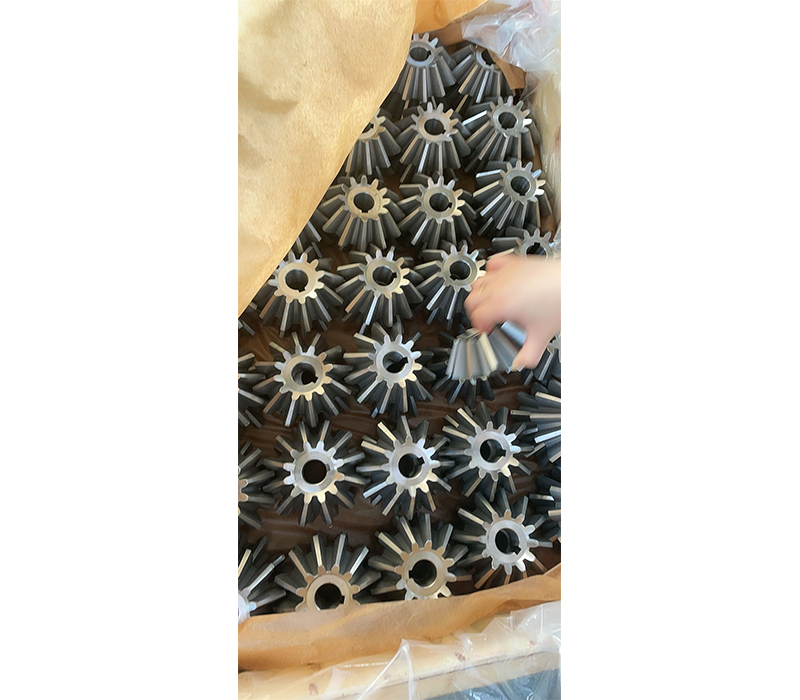

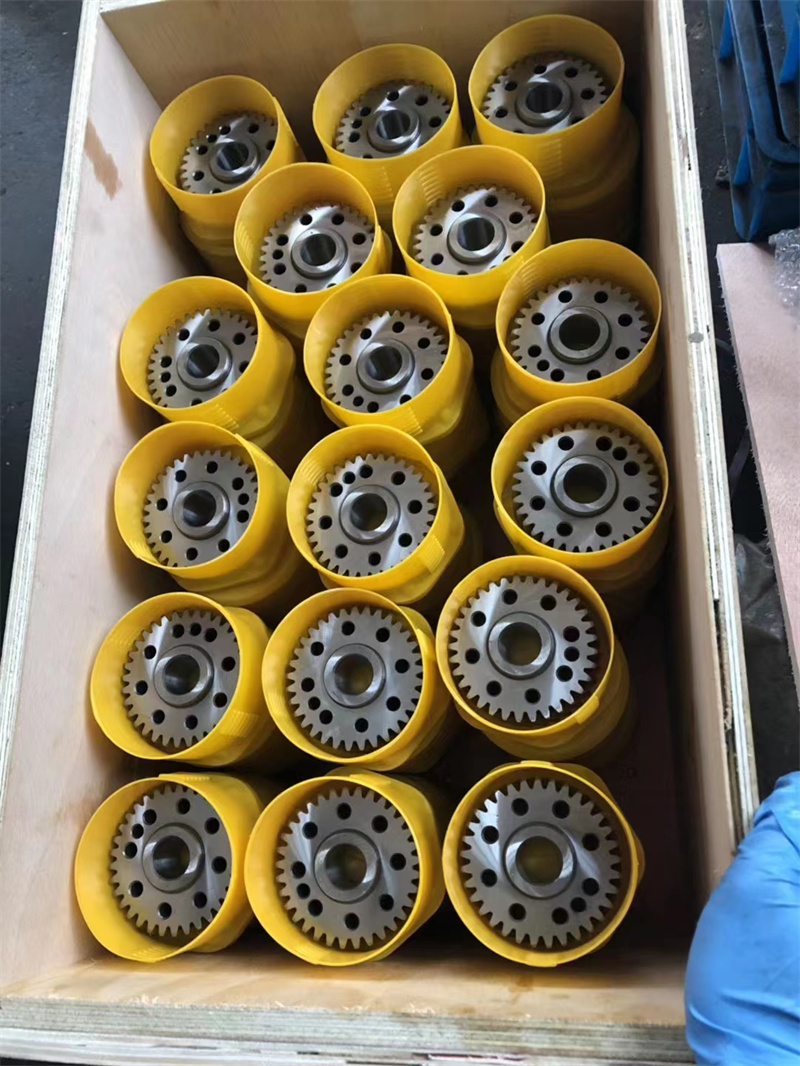

Unsere Werkstatt verpackt die Zahnräder zunächst sorgfältig mit einem Karton; bei großer Menge bringen wir die Zahnräder in Holzkisten unter und führen eine Wasserschutzmaßnahme durch.

Kleine Menge: Wir verwenden Karton.

Große Menge: Wir verwenden Holzkiste.

Tianjin Haorongshengye-Zahnräder können in Präzisionsschneidmaschinen, Drehmaschinen, Fräsmaschinen, Schleifmaschinen, automatisierten mechanischen Systemen und automatisierten Lagensystemen eingesetzt werden.

Diese Systeme sind für hochwertige Industriemaschinen vorgesehen, bei denen Standardzahnstangenantriebe oder Kugelgewindetriebe nicht über ausreichende Tragfähigkeit oder Genauigkeit verfügen. Werkzeugmaschinen: Einsatz an der X-Achse großer Portalfräsmaschinen, Bohrmaschinen und Schleifmaschinen (z. B. bei Verfahrwegen von mehr als 14.000 mm).
